D341X软密封蝶阀工作原理：

　　蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

　　D341X软密封蝶阀产品特点：

　　1、驱动方式可选择手动、电动或气动。

　　2、流量特性趋直线，调节性能好。

　　3、密封件可更换，且密封可靠达到双向密封。

　　4、小巧轻便，容易拆装及维修，并可在任意位置安装。

　　5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

　　6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

　　7、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

　　8、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

　　设计与制造：GB12238 结构长度：GB12221(13系列)法兰连接尺寸：GB4216 D41J半衬衬胶蝶阀

　　部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

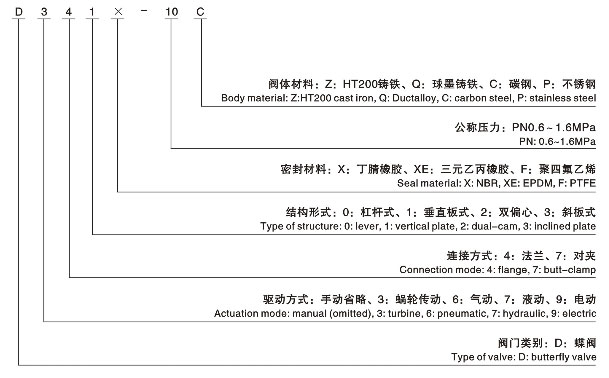

　　产品型号编制方法
