一、产品概述

　　D643H气动硬密封蝶阀是上海申银阀门引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

　　二、特点

　　1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

　　2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

　　3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长.

　　4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

　　5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

　　6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

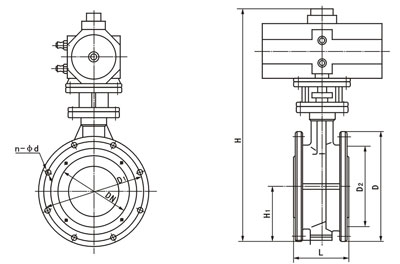

　　D643H气动硬密封蝶阀结构图
