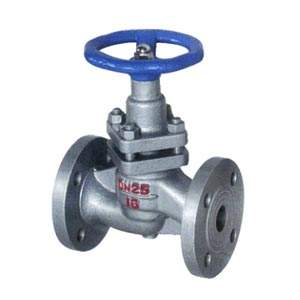

UJ41S柱塞阀
来源:www.shsyv.com 发布时间:2017-03-27

  【产品特点】



  柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。

  U41SM软密封结构柱塞阀的密封副是由上下两个软密封圈和柱塞组成,当柱塞塞入密封圈内孔时,通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢,从而保证了密封,当阀门开启抽出柱塞时,密封圈的材料在弹性的作用下恢复原始状态。柱塞经精密磨削及抛光处理后与阀杆相连接。密封圈采用新型无毒非金属材料,具有耐压、耐磨及自润滑的功能,密封性能好,使用寿命长;

  U41H、U41Y硬密封结构的柱塞阀的密封副是由精密磨削及抛光处理后的柱塞和在堆焊后的硬阀座面组成。柱塞经粗加工后分别进行渗碳、高频淬火及渗氮等化学处理,硬度可高达HRC58—64。柱塞阀达到上密封圈采用新型无毒非金属材料,具有耐压、耐磨及自润滑的功能,密封可靠、经久耐用。

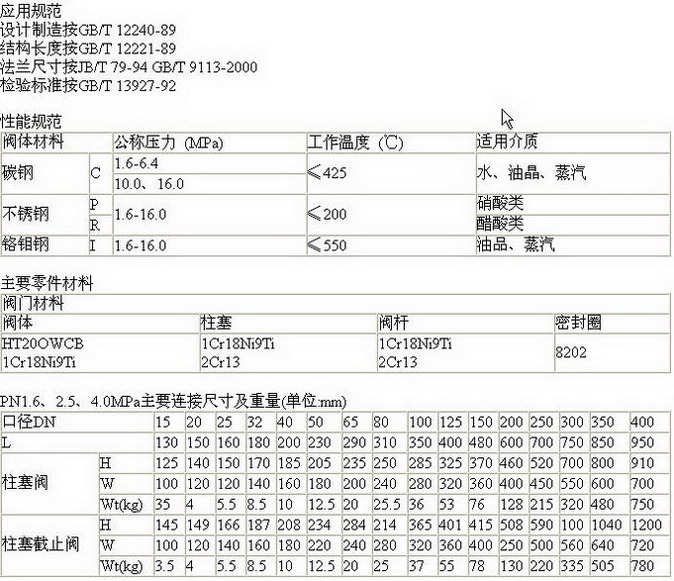

  【执行标准】

  设计规范: GB/T 12235 ASME B16.34

  结构长度: GB/T 12221 ASME B16.10

  法兰连接: GB/T 9113 ASME B16.5

  承插焊连接:JB/T 1751 ASME B16.11

  螺纹连接: GB7036 ASME B1.20.1

  试验与检验:GB/T 13927 API 598

  【结构图】
